LRPT-06D500K-Une plate-forme de mouvement à 6 degrés de liberté hautes-avec une réponse ultra-rapide de 80 degrés/s (1,2 m/s)

L'hexapode LRT offre une réponse rapide, une haute précision et est soutenu par une équipe technique solide et expérimentée. Nous fournissons à nos clients des solutions complètes-à guichet unique ! Approvisionnement adéquat, expédition rapide, livraison dans les délais, pour fournir des produits et services de qualité. Nos produits sont soumis à des tests stricts, une qualité fiable, bienvenue à consulter.



• L'hexapode fonctionne sous le système de surveillance et de contrôle.



• Le système de contrôle adopte une structure de contrôle hiérarchique.



• L'unité de surveillance est responsable de l'interaction avec l'interface homme-machine-, en acceptant les commandes d'opération de l'utilisateur. Il émet des signaux de contrôle à l'ordinateur de contrôle en temps réel-.





Grande capacité de charge Sûr et fiable Robuste et durable



DOF	Gamme	Vitesse	Accélération
Pas	±25 degrés	±30 degrés/s	±150 degrés/s2
Rouler	±25 degrés	±30 degrés/s	±150 degrés/s2
Embardée	±30 degrés	±30 degrés/s	±150 degrés/s2
Se balancer	±0.30m	0.5m/s	5m/s2
Surtension	±0.30m	0.5m/s	5m/s2
Houle	±0.18m	0.5m/s	5m/s2

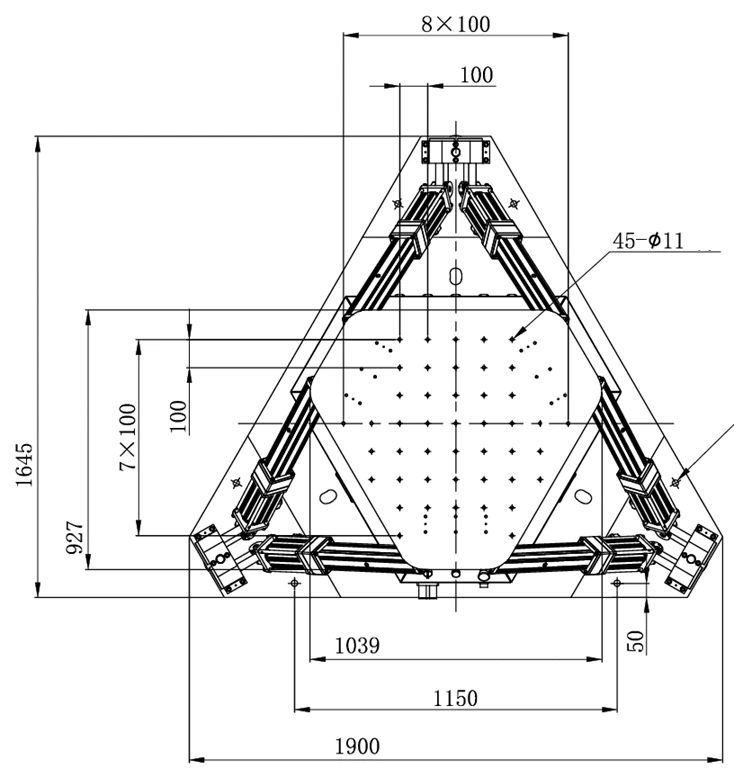

Unité:mm

Poids:600 kg

Couleur:Blanc

Matériel: Alliage d'aluminium + Acier

Charge utile:500 kg

Taille:1900mm*1645mm*1010mm

Taille de la charge utile : inférieure ou égale à2000mm*2000mm*800mm

Méthode d'installation : Trou fileté

Distance du trou de montage : Personnaliser





Exigences d'alimentation	Tension nominale : 220 V AC (plage : -10 % -10 %).
	Fréquence nominale : 50 hz (plage : -5 % -5 %)
	Puissance nominale : 8,6 Kw
	Puissance crête : 12Kw
Environnement Exigences	Environnement de stockage : Température:-30-65 degrés Humidité : 5 % à 95 % Pression atmosphérique : 85-108 Kpa Niveau de protection : IP54
	Environnement de travail : Température:-20-50 degrés Humidité : 5 % à 95 % Pression atmosphérique : 85-108 Kpa Niveau de protection : IP54





La conception logicielle intelligente fournit une interface homme-machine-conviviale-, garantissant la fiabilité du logiciel et du matériel du système. Il permet un contrôle en temps réel-de l'hexapode et une surveillance continue de l'état du système.















Les cylindres électriques, également appelés actionneurs électriques ou servovérins électriques, sont des dispositifs d'entraînement de précision qui convertissent le mouvement rotatif d'un moteur électrique en mouvement linéaire. Ils intègrent des composants tels qu'un servomoteur, un entraînement, une vis à billes de haute-précision ou une vis à rouleaux planétaires et un capteur de position dans une unité de mouvement linéaire complète et modulaire.





Le cœur d'un cylindre électrique est son mécanisme de conversion "rotatif-à-linéaire" :







Par rapport aux vérins hydrauliques et pneumatiques traditionnels, les vérins électriques offrent des avantages significatifs :



Haute précision et contrôlabilité :

Associée à un système d'asservissement, la précision du positionnement peut atteindre le niveau du micron, permettant des profils de mouvement complexes et programmables.



Rigidité élevée et force élevée :

Leur construction robuste leur permet de résister à des charges élevées et de fournir une force de sortie élevée.



Haute efficacité et économie d'énergie :

Efficacité de conversion d'énergie élevée (généralement supérieure à 80 %) et consommation d'énergie proche de-nul en mode veille, bien supérieure aux systèmes hydrauliques.



Propre et respectueux de l'environnement :

Pas besoin d'huile hydraulique ou d'air comprimé, éliminant les risques de fuite et garantissant un environnement de fonctionnement propre adapté aux applications nécessitant des exigences de propreté élevées.



Faible bruit et faible entretien :Fonctionnement fluide et silencieux ; ne nécessite pas de changement régulier d'huile ou de filtre comme les systèmes hydrauliques, ce qui entraîne des coûts de maintenance très faibles.



Installation flexible :La conception compacte et modulaire permet une intégration facile dans divers équipements automatisés.



Intelligence et réseautage :Se connecte facilement aux automates, aux PC industriels, etc., permettant la surveillance à distance, le diagnostic des pannes et le contrôle du bus (par exemple, EtherCAT, PROFINET).





En raison de leurs excellentes performances, les vérins électriques sont devenus un composant essentiel de l’automatisation industrielle et sont largement utilisés dans :



Automatisation industrielle :Bras robotisés, lignes d'assemblage, systèmes de distribution, équipements de soudage, pressage de précision.



Équipement de test :Tables vibrantes de simulation, testeurs de fatigue, plates-formes de positionnement de haute-précision (comme la plate-forme de mouvement mentionnée précédemment).



Aérospatial:Essais de gouvernes d'avions, mécanismes de simulation d'écoutilles.



Défense:Entraînement de pas radar, dispositifs d'érection de missiles.



Équipement médical :Robots chirurgicaux, levage et positionnement de tables tomodensitométriques, matériel de rééducation.



Véhicules spéciaux :Tests de batteries de véhicules électriques, simulateurs de conduite.





Caractéristiques	Cylindre électrique	Cylindre hydraulique	Cylindre pneumatique
Précision	Très élevé	Moyen	Faible
Contrôlabilité	Excellent	Bien	Équitable
Force de sortie	Haut	Très élevé	Relativement faible
Vitesse	Haut	Très élevé	Extrêmement élevé
Coût d'entretien	Faible	Haut	Moyen
Propreté	Faire le ménage	Risque de contamination par l'huile	Nécessite de l'air filtré
Consommation d'énergie	Haute efficacité et économie d'énergie	Efficacité inférieure	Faible efficacité
Coût	Investissement initial plus élevé	Système complexe, coût total potentiellement plus élevé	Faible investissement initial
